一種在螺絲磨齒上加工淬硬齒條的方法如下，供參考了解。

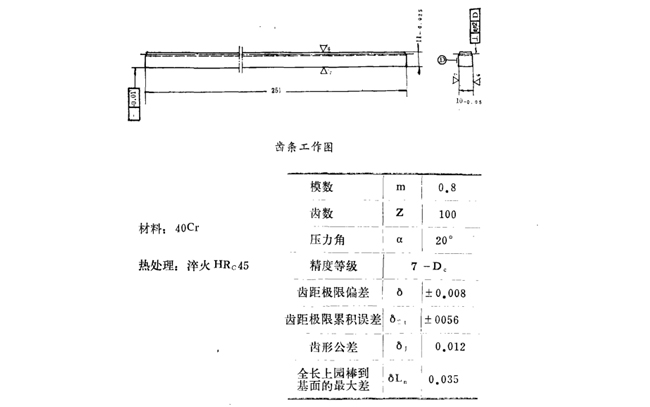

試制的三座標測量機上作為三運動方向傳動用的齒條與6級小齒輪相嚙合，小齒輪齒部經局部淬火，硬度為hrc50-55，故與其嚙合的齒條精度要求為7級，材料為40cr，經淬火，硬度為hrc45-50，齒條工作圖及技術要求見下圖。

由于齒條齒部要求淬硬，齒數多，全長為100個齒，精度又較高。為此，根據此齒條的精度及其技術要求，結合工藝和技術條件，在螺絲磨床上，設計了簡單的專用夾具，并利用平行光管精密分度的方法。

經試磨，磨出了超過設計技術要求的精密齒條，經測量，已達到并超過了六級精度的齒條。

齒條加工方法：

由于齒條細而長，精度高，故在齒形加工前，必須注意毛坯精度。使其基準面的平行度不直度和垂直度達到設計要求，故需要對毛坯進行粗磨、精磨、熱處理和充分人工時效處理。

根據淬火齒條的硬度，一般要加工齒面可用兩種方法得到。

一種是齒條毛坯淬火后直接磨削齒形的辦法；

另一種是在齒條毛坯未淬火前，將齒條銑加工后，再進行淬火。

由于我們的齒條精度要求較高，用后一種方法加工出的齒形很難保證要求的精度，更不用說淬火后的變形引起精度的降低。

所以我們采用了前者的加工方法，即磨削齒形的方法。

采用磨齒法加工的齒條精度遠遠超過了銑加工出的齒條精度，且在螺絲磨床上加工淬硬精密齒條，由于螺絲磨床具有精密絲杠、恒溫和修整砂輪方便等優點，給磨齒條創造了良好的客觀條件。

以上就是在螺絲磨齒上加工淬硬齒條的方法，僅供參考了解，如有更新恕不另行通知。
