一、齒條安裝步驟一：

1、先把基準面與背面的防銹油清理干凈再安裝齒條產品。

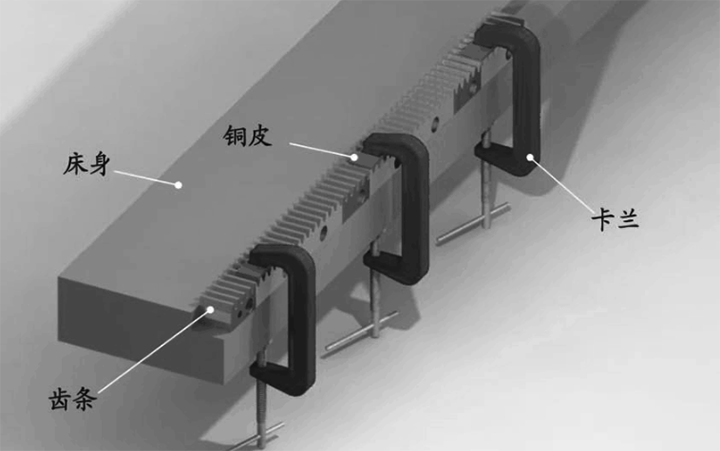

2、須保證較高的表面粗糙度和無油污、鐵屑等雜物，兩齒條安裝基面的垂直度保證在002mm，直線度在全長內要保證0.03mm。

3、用三個卡蘭分別從中心和兩端把第一根齒條夾于安裝基面上，為不破壞齒頂面，最好墊銅皮保護夾持面。

4、配鉆螺紋底孔，把卡蘭和齒條卸下后攻絲。

二、齒條安裝步驟二：

1、把第一根齒條重新安裝于床身上，安裝上12.9級的緊固螺栓，先不要鎖緊。

2、再次把齒條與床身兩基準面靠緊用卡蘭夾住。用扭力扳手根據標準扭矩由中心向外依次鎖緊所有螺栓。

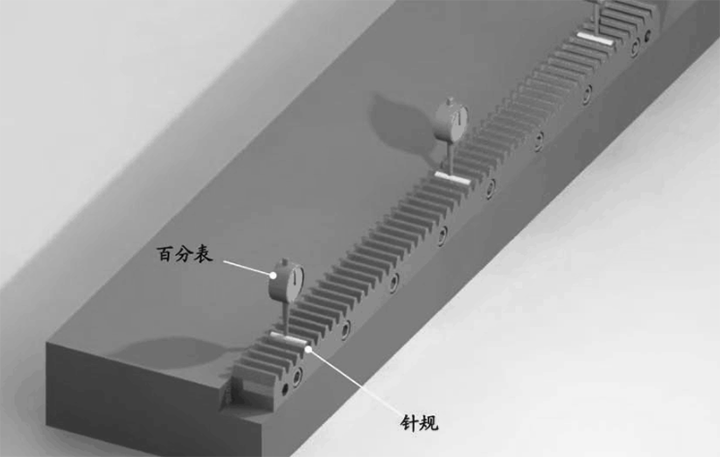

3、將針規放于齒槽中(注意不同模數齒條選擇不同針規)，將百分表安裝于機床移動部件上(如直線導軌滑塊上或滑動導軌滑枕上)，測量針規在不同長度上的高度是否一致。可任意取3點或多點進行測量。

三、齒條安裝步驟三：

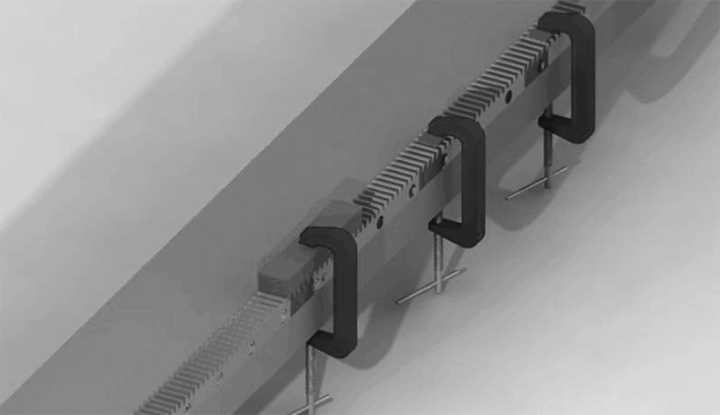

1、通過安裝塊輔助安裝后續齒條如下左圖。

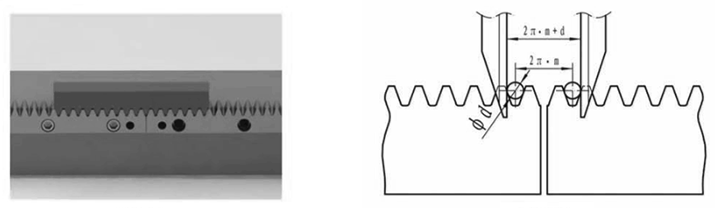

2、安裝塊的應用細節如下右圖。若沒有安裝塊，可借用兩根針規輔助安裝如下右圖。

3、安裝時用千分尺測量兩圓柱銷外側距離達到2π·m+d。

四、齒條安裝步驟四：

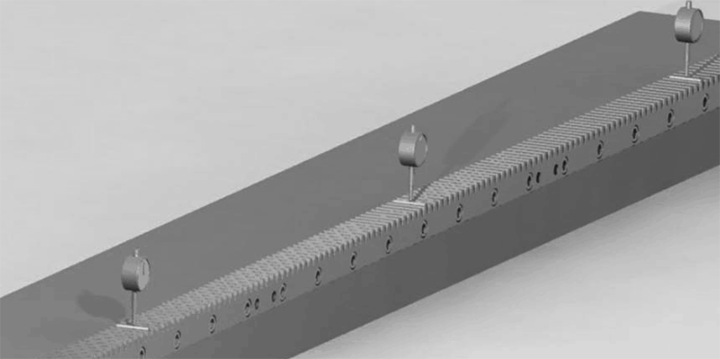

1、所有齒條都安裝好后，需要檢驗全長直線度是否合格，特別是注意接頭處的2齒條高度誤差。

2、配鉆、配鉸錐銷孔，打入錐銷，涂防銹油防護。
