齒輪的模數、周節、齒高齒厚及壓力角相關說明分別如下，供參考了解，更多內容可向峰茂廠家免費咨詢。

模數、壓力角、齒數是齒輪的三大基本參數。以此參數為基礎計數齒輪各部尺寸。

一、齒輪模數：

模數：表示齒輪大小的單位。模數M=1(P=3.1416)，模數M=2(P=6.2832)，模數M=4(P=12.566)

模數乘以圓周率即可得到齒距(P)。齒距是相鄰兩齒之間的長度。P=圓周率X模數(πm)

在美國、英國等國家，還會使用DP(徑節)來表示齒輪的大小。與模數的換算關系m=25.4/DP

二、周節(齒距)：

周節即圓周齒距。也就是齒距(P)。與模數的換算關系m=cp/π。

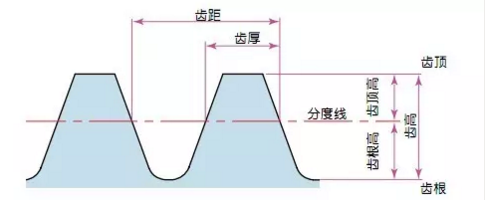

三、齒高、齒厚：

1、齒厚的基準是齒距(P)的一半。S=πm/2 P=πm

2、齒高是從齒頂到齒根的高度。齒輪的高度由模數來決定。h=2.25m(=齒頂高+齒根高)

3、齒根高是從齒根到分度線(中線)的高度。hf=1.25m

4、齒頂高是從齒頂到分度線(中線)的高度。(分度線是計算齒條尺寸的基準線)。ha=1.00m

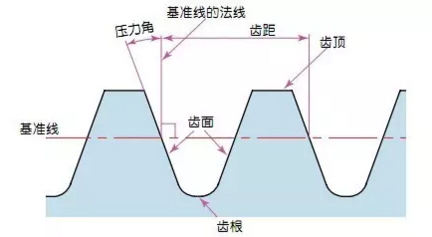

四、壓力角：

壓力角為齒輪齒面的傾斜度，是決定齒輪齒形的參數，一般采用20°。

齒輪一般與齒輪、齒條、齒輪軸等產品搭配使用，達到傳動效果。以上齒輪的模數、周節、齒高齒厚及壓力角相關說明，包括但不僅限于。峰茂廠家-專業非標定制各種型號規格的齒輪齒條產品，歡迎選購！
